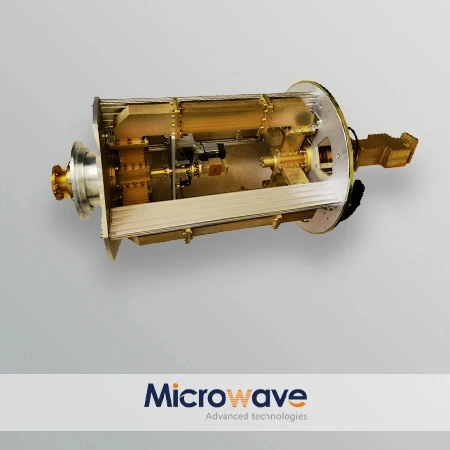

C&Ku многолентова система за получаване само на захранване Описание
Основни параметри
Двата порта на порта ku приемат по ортогонален начин, с вертикална и хоризонтална поляризация. Вертикалните и хоризонталните позиции на двата порта на приемника могат да се превключват на 90 градуса.
Това захранване на антената осигурява едновременно приемане на сигнали с две противоположни кръгови или две ортогонални линейни поляризации в диапазона от 3.{1}}.8 GHz и две противоположни кръгови или две ортогонални линейни поляризации в диапазона от 10.{{4} }.75 GHz.
| C/Ku Dual Band приема само Feed System | ||
| Работна честота, GHz | C | Ку |
| 3.{1}.8GHz | 10.{1}}.75GHz | |
| Поляризация |
Двойна линейна/ Двоен кръгъл (Може да се превключва ръчно или моторизирано) |
Линеен |
| КСВ | Линеен: 1.35: 1 | 1.35:1 |
| Кръгъл:1.30:1 | ||
|
Аксиално съотношение, dB (Кръгова поляризация) |
0.5 | - |
| Интерфейс | WR229 | WR75 |
| Порт № | 2 | 2 |
| Вмъкната загуба, dB | По-малко или равно на 0.3dB | По-малко или равно на 0,5dB |
| Изолация |
L/R-HCP=20dB H/V-POL=35dB |
|
| C/Ku изолация |
30dB |
|
